一、熱熔法防水卷材防水施工 （一）施工準備 1．聚苯乙烯泡沫塑料板，表觀密度為≤32kg/m3導熱系數為0.033W/M·K，抗壓強 度≥0.15MPa板的外形整齊。 2. 根據圖紙要求選用高聚物改性瀝青防水卷材，鋪貼厚度3mm。 3．所用瀝青防水卷材等材料均必須有出廠合格證； 4．防水卷材進場后，應抽樣進行拉伸性能，耐熱度、柔性和不透水性 復試；

一、熱熔法防水卷材防水施工

（一）施工準備

1．聚苯乙烯泡沫塑料板，表觀密度為≤32kg/m3導熱系數為0.033W/M·K，抗壓強 度≥0.15MPa板的外形整齊。

2. 根據圖紙要求選用高聚物改性瀝青防水卷材，鋪貼厚度3mm。

3．所用瀝青防水卷材等材料均必須有出廠合格證；

4．防水卷材進場后，應抽樣進行拉伸性能，耐熱度、柔性和不透水性 復試；

5．防水卷材宜直立堆放，高度不得超過兩層，貯存處應陰涼通風，避 免日曬，雨淋和受潮

（二）施工方法

1、施工方法和工序

本工程采用熱熔法進行卷材的鋪貼，采用滾涂法進行冷底子油的施工。 防水施工工序：材料進場驗收→排汽道設置→找平層含水率測定→節點密封處理 →涂刷冷底子油→附加層卷材鋪貼→卷材收頭固定和密封。

2、施工條件準備：各項防水材料按時運輸到現場，垂直運輸可利用土建施工用的龍

門架，屋面找平層上已清理完畢，含水率符合規定，伸出屋面的設施，予埋件等已安裝完畢。

（三）技術保證

樓地面有打洞或管線直徑大于30mm的必須澆注30mm---50mm的細石混凝土找平層。 30mm厚擠塑聚苯板保溫層1：8水泥膨脹珍珠巖找坡（最薄處為30mm），20厚水泥砂漿找平。

1、1：8水泥膨脹珍珠巖找坡：

（1）清理基層，清除高出屋面的混凝土渣，以免影響找坡的有效厚度。

（2） 貼點標高、沖筋，圖紙為雙向坡，施工前找坡掛線。

（3）施工時要厚度均勻，用刮桿找平并進行輕輕打夯，嚴格控制密度。

2、找平層

（1）找平層采用1：2.5水泥砂漿(20厚)體積配合比;

（2）在鋪設找平層前，應將下一層表面清理干凈；

（3）找平層與突出屋面結構的連接處和轉角處，均應做成元弧形，且整齊平順；

（4）找平層鋪設時先刷一遍水泥漿，其水灰比宜為1：0.4~0.5，并應隨刷隨鋪； 水泥砂漿找平層上留出20×20寬的分格縫（6m×6m），并用瀝青油膏嵌縫；

（5）水泥砂漿找平層應表面平整壓光、壓實、無起砂、脫皮、積水現象。

3、水落口處理

水落口應設在標高的最低處，水落口周圍500mm半徑內的找平層坡度應加大為5% 在水落口與找平層的接觸處應留寬20mm深20mm的凹槽，槽內用SBS改性瀝青彈性密 封膏嵌填嚴密，上面做SBS附加層一道。

4、泛水節點處理

女兒墻上在距防水層上方250mm處予留凹槽，卷材防水層的收頭應壓入凹槽內，每隔900mm用水泥釘釘牢，然后用干硬性砼將凹槽嵌填、擠實，表面用水泥砂漿抹平。

（四）防水層施工操作要點

1、卷材鋪貼方向

由于本屋面工程的坡度為2%，且室內無較大的振動影響，故采用平行屋脊的鋪貼方法，其搭接縫應順流水方向搭接

2、卷材搭接縫寬度

卷材防水層采用熱熔法施工，故要求長邊及短邊的搭接縫寬度分別不小于150mm、 100mm。為確保搭接縫寬度，應先在找平層上彈出粉線，進行卷材試鋪，排列正確后方可進行正式鋪貼。

3、掌握好卷材熱熔膠的加熱程度

卷材底部的熱熔膠加熱不足，卷材與基層粘結不牢；過分加熱，易使卷材燒穿， 胎體老化，熱熔膠焦化變脆，嚴重降低防水層的質量。因此，要求燒烤時要使卷材底面和基層，同時均勻加熱，噴槍要沿卷材橫向緩緩來回移動，移動速度要合適，使在卷材幅寬內加熱溫度均勻，至熱熔膠熔融呈光亮黑色時即可趁卷材柔軟情況下滾鋪粘貼。

4、搭接縫施工

在進行搭接縫粘貼前，應先將下層卷材上表面清理，用噴槍燒熔，注意不要燒傷 搭接縫處的卷材。粘貼搭接縫卷材時，當卷材底部的熱熔膠熔融至呈現光亮的黑色即可 粘貼，并進行滾壓至熱熔膠溢出，收邊者趁熱用刮板將溢出的熱熔膠刮平，沿邊封嚴。 當整個卷材防水層鋪貼完畢后，對所有搭接縫均要用SBS改性瀝青彈性密封膏涂封、寬10mm。

5、冷底子油

當找平層經檢驗證實已干燥后，在鋪貼卷材前應在找平層上涂刷一道冷底子油。冷底子油采用長柄滾刷涂刷，要求涂刷均勻，不漏涂，當冷底子油揮發干燥后，即可鋪貼卷材防水層。

6、隔離層

鋪貼塑料布一層或干鋪瀝青油氈一層。

二、SBS改性瀝青屋面防水施工

（一）施工準備

1、熟悉施工圖紙，確定項目質量計劃、施工方案、作業指導計劃及進度計劃安排，并根據現場實際情況確定人員及材料供應計劃，并做好臨建和生產用房的安排工作；

2、按計劃組織施工必要工具的到位，對現場施工用設備按規定進行必要的調試和檢查，確保施工用設備能正常運行。根據本工程工期緊的特點，所有工具、設備必須備足、備全、備齊；

3、SBS改性瀝青防水卷材。屋面選用35#（3mm）聚脂胎，I型，PE膜覆面和板巖覆面卷材。

（二）施工工藝及方法

1、施工工藝：

基層處理→涂刷基層處理劑→細部附加處理→彈線→鋪貼3mmSBS卷材→熱熔焊接搭接縫→熱熔焊接搭接縫→鋪貼3mmSBS卷材→熱熔焊接搭接縫→熱熔焊接搭接縫→防水層驗收

2、施工方法

基層檢查驗收：

基層要求表面干燥，其含水率按規定不應超過8%，或通過覆蓋粘結試驗。要求表面應平整，保證基層堅硬、不出現起砂、裂縫、松動、起鼓、不平等現象。表面平整檢查應采用2m長直尺檢查，直尺與基層的間隙不應超過5mm，只允許平緩變化，每米長度內不得多于一處，表面無積水，排水坡度應符合設計要求。防水基層若有缺陷或積水等現象，必須進行處理，合格后方可進行防水層的施工。

冷底子油施工：

先將驗收合格的基層進行清理，并在基層上涂噴處理劑，要求處理劑涂噴要均勻，待基層處理干燥后，再進行防水卷材的鋪設施工。

防水卷材的鋪設：

防水卷材的鋪設應按規范要求平行或垂直于屋脊方向鋪設。我們計劃將防水卷材按糧庫的現場實際情況，按順水方向由低向高平行于屋脊方向或出之于屋脊方向進行鋪設。

⑴施工前應將驗收合格的基層清理干凈，并將棱角處塵土吹凈。

⑵涂刷基層處理劑要均勻一致；

⑶基層處理劑干燥后，應按設計要求對屋面防水工程需做附加層的部位進行處理。

⑷確定卷材鋪貼順序和鋪貼方向，并在基層彈線，然后鋪貼卷材。

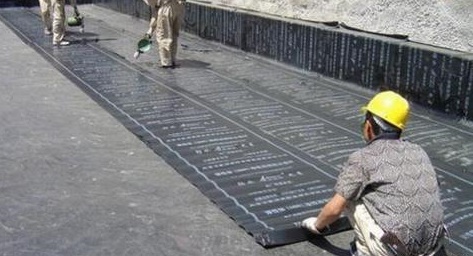

⑸用火焰噴槍或噴燈烘烤卷材的底面和基層的夾角，噴燈距交界處300mm左右，使卷材表面的瀝青層液化，邊烘烤邊向前滾卷材，隨后用壓輥滾壓，使其與基層或與卷材粘結牢固。注意烘烤溫度和時間以使瀝青層呈融溶狀態為度。

⑹卷材搭接按以下方法進行：

a長邊搭接：卷材縱向搭接寬度，單層防水≥80mm，必須仔細操作，先熔去待搭接部位卷材上的防粘層和粒料保護層，同時應熔化接縫兩面的粘結膠，然后進行粘合排氣，用手持輥壓實，并應有明顯瀝青條；

b短邊搭接：卷材兩端必須全部粘結，搭接寬度，單層寬度應≥100mm，并在基層卷材定位彈線、試鋪，按卷材規格、鋪設要求、屋面排水坡度、細部尺寸，確定卷材的鋪設方案。

c同一層相鄰兩幅卷材鋪貼：橫向搭接邊應錯開1500mm以上，且上、下兩層卷材禁止相互垂直粘貼。第二道防水施工工藝流程同第一道設防，但應注意上下兩層卷材長邊接縫應錯開不小于三分之一幅寬，短邊搭接縫錯開不小于1.5m。

d帶板巖片卷材短邊搭接:需要去掉搭接部位的巖片層，在卷材上定出位置用噴燈加熱相關部位后用抹子刮掉板巖部分。

⑺卷材鋪貼完畢后，必須對搭接部位、端部及卷材收頭部位進行密封處理，應嵌涂密封材料、封口膠或冷貼結劑，然后抹平，使其形成明顯瀝青條。

（三）.成品保護措施

1、第一道卷材鋪貼經檢驗合格后，應對防水層采取保護措施。盡量減少交叉施工，以避免防水層被破壞。

2、第二道卷材鋪貼經檢驗合格后，進行后繼工序施工時應盡量避免破壞已完工的防水層。若不慎將防水層破壞，破壞方應及時通知我方以便進行維修。若后繼工序將對防水層造成較大影響時，請施工方在施工前與我方現場管理人員聯系，以便共同商討防水層的保護措施。

3、細部構造處理

防水卷材鋪設的另一個關鍵工序是細部的構造處理。如細部的構造處理不能達到設計要求，將對防水工程的質量造成重大的影響。其細部處理包括雨水口的處理、天溝的處理、排氣出口細部處理、與山墻連接處的處理等。

地址：陜西省西安市碑林區安西街甲字1號

座機：029-83217290

郵箱：371169685@qq.com

電話：15353720111

部分圖文轉載自網絡,版權歸原作者所有,如有侵權請聯系我們刪除
